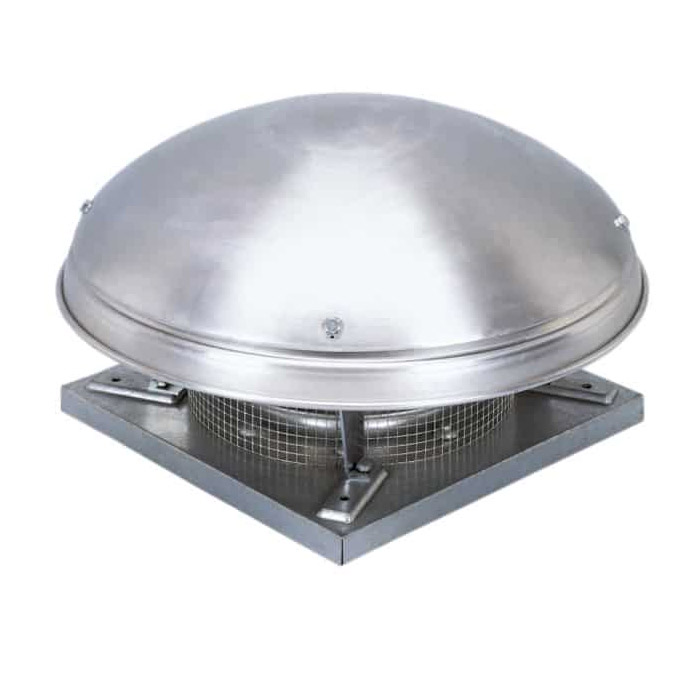

MAX-TEMP CTHB / CTHT Centrifugalni krovni ventilator sa horizontalnim izbacivanjem za odimljavanje
Centrifugalni krovni ventilator sa horizontalnim izbacivanjem za odimljavanje
Asortiman centrifugalnih krovnih ventilatora sa horizontalnim izbacivanjem vazduha, dizajniran za odvod dima u uslovima požara i sertifikovan F400-120 (CE oznaka) (1).
Svi modeli su pogodni za temperaturu vazduha do 120°C.
Osnove su izrađene od pocinkovanog čeličnog lima, a poklopci su izrađeni od aluminijuma.
Svi modeli imaju zaštitu od ptica.
Dostupni su, u zavisnosti od modela, sa monofaznim ili trofaznim motorima sa 4, 6, 8, 4/8 ili 6/12 polova.
(1) Osim modela 140, 180 i 200.
Motori
Svi motori su IP55, klase F i opremljeni su kugličnim ležajevima podmazanim doživotno.
Napajanje električnom energijom:
Monofazno 230V-50Hz.
Trofazno 400V-50Hz.
(Pogledajte tabelu karakteristika).
Brzina koja se može regulisati naponom, do modela 400.
Trofazni motori se mogu upravljati frekventnim pretvaračem. Kada se koristi regulator brzine, električna instalacija mora biti opremljena sigurnosnim sistemom koji omogućava maksimalnu brzinu ventilatora u slučaju požara.
Dodatne informacije
Modeli 140, 180, 200 i 225 posebno se preporučuju za izvlačenje dima iz kamina.
Samo F400-120 pri maksimalnoj brzini ventilatora.
