HGHT-V Aksijalni krovni ventilatori za odimljavanje sa vertikalnim izbacivanjem

Opis:

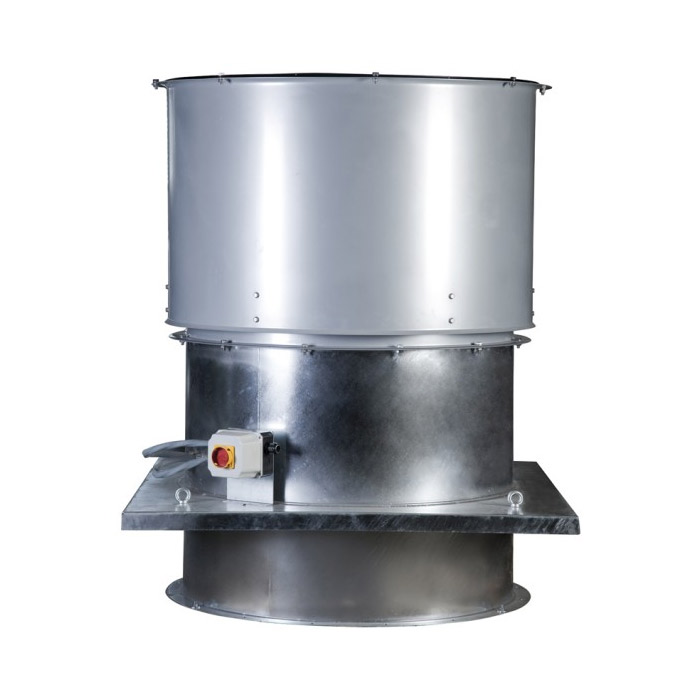

Aksijalni krovni ventilatori za odimljavanje sa vertikalnim izbacivanjem

Asortiman aksijalnih krovnih ventilatora, sa vertikalnim izbacivanjem vazduha, za izvlačenje vazduha. Dizajniran za izvlačenje dima u uslovima požara i sertifikovan F400-120 i F300-120 (HGHT-V -CE oznaka).

Kućište izrađeno od valjanog čeličnog lima zavarenog na osnovi sa korozivno otpornom toplo pocinkovanom završnom obradom. Lopatice od livenog aluminijuma visoke klase zaključane u čeličnu glavčinu.

Nepovratna klapna i sigurnosna zaštita na potisu ventilatora. Cilindrično kućište izrađeno od valjanog čeličnog lima zaštićenog od korozije sivim poliesterskim premazom.



Motori

- HGHT-V F400-120: trofazni 4-polni motori 400V-50Hz, IP55, izolacija klase H.

- HGHT-V: F300-120: trofazni 4-polni motori 400V-50Hz, IP55, izolacija klase H.

- Električni izolator montiran na kućište ventilatora.

Trofazni 230/400V-50Hz do 3 kW.

Trofazni 400V-50Hz, za ​​motore veće snage i dvobrzinske motore.

(Pogledajte tabelu karakteristika).



Dodatne informacije

Standardni pravac vazduha: konfiguracija oblika (A) (motor preko rotora).



Na zahtev

- 6-polni motori.

- 2 brzinski motori sa 4/6 i 4/8 polova.
