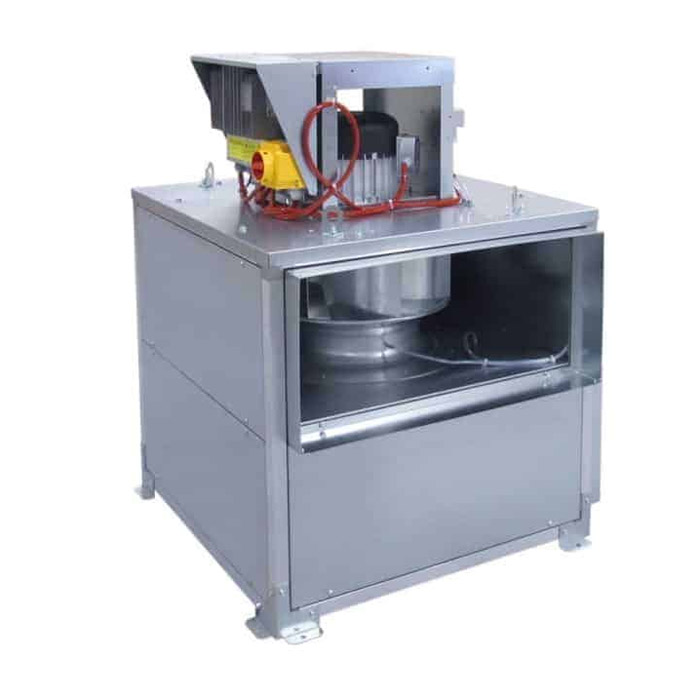

ILHB / ILHT ECOWATT Kanalski in-line centrifugalni ventilatori sa EC motorom

Opis:

Kanalski in-line centrifugalni ventilatori sa EC motorom

Aplikacije

Izvlačenje dima i vrućeg gasa u slučaju požara.

Izvlačenje ustajalog vazduha iz komercijalnih i industrijskih prostorija.

Ekstrakcija zagađivača u profesionalnim kuhinjama.

Instalacija u svim položajima i priključak na svim stranama.

Temperatura vazduha do 120oC neprekidno sa motorom pri temperaturi okolnog vazduha između -10/+ 40oC.



Asortiman

6 veličina: 355, 400, 450, 500, 630 i 710. Raspon protoka vazduha od 500 do 24.000 m3/h.

ILHT CC ECOWATT: Ventilator sa višesmernim ulaznim plenumom, osovinom motora horizontalnom ili vertikalnom.

ILHT MV ECOWATT: Samo ventilaciona jedinica, osovina motora horizontalna ili vertikalna.



Verzije

- VAV: promenljiv protok vazduha

- COP: konstantan pritisak

- CAV: konstantan protok vazduha sa prikazom protoka vazduha



Konstrukcija

- Ploče od pocinkovanog čeličnog lima.

- Modularna struktura u aluminijumskim profilima.

- 4 nosača za montažu.

- Pravougaone spojnice.

- Centrifugalno rotirajuće radno kolo sa lopaticama zakrivljenim nazad, izrađeno od pocinkovanog čeličnog lima.

- Potpuni pristup čišćenju i održavanju bez demontaže ventilatora iz ventilacionog sistema.

- Motor bez četkica, klasa F izolacija sa spoljnim IP55 upravljanjem.

- Spoljna kontrola opremljena i ožičena, sa:

• Monofazno napajanje 230V 50/60 Hz za modele 355, 400 i 450

• Trofazno napajanje 400V 50 / 60Hz za modele 500, 630 i 710.

• Integrisana toplotna zaštita

• Integrisan relej greške

• Brzina ventilatora / podešena vrednost podesiva pomoću potenciometra postavljenog u regulator ili sa spoljnim upravljanjem REB ECOWATT. Analogni ulaz za kontrolu ventilatora sa ulaznim signalom 0-10V.

• Modbus RTU sa RS485 priključkom

- Prekidač za električnu izolaciju ON-OFF.



Na zahtev:

Za kuhinjske primene:

- Ojačano zaptivanje sa zaptivkom otpornom na masti.

- Tacna odvoda kondenzata nije montirana.

Motori sa dve brzine (nije u skladu sa ErP)

- DISPLAY: Za VAV i CAV verzije.



Način rada u slučaju opasnosti

ILHB / ILHT ECOWATT su odobreni za izvlačenje vrućih gasova i dima u slučaju požara. Ovaj način rada je automatski i ne zahteva nikakvu parametrizaciju: u slučaju izvlačenja vrućeg gasa na temperaturi većoj od 200oC, regulator se automatski prebacuje na veću brzinu i aktivira unutrašnje termičke zaštite.

- Način rada u slučaju opasnosti može se aktivirati i ručno pomoću BDRA kontrolne kutije (dodatnog pribora).

- CAV / VAV / COP modovi su deaktivirani.
