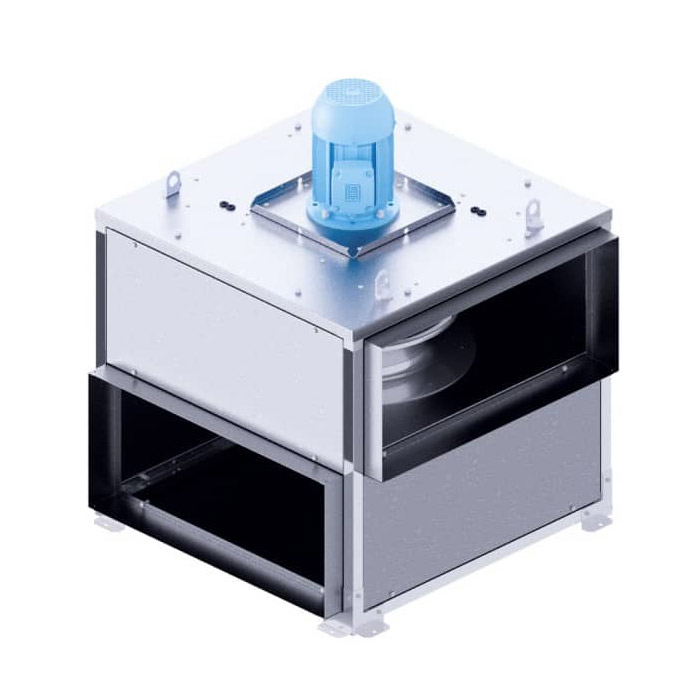

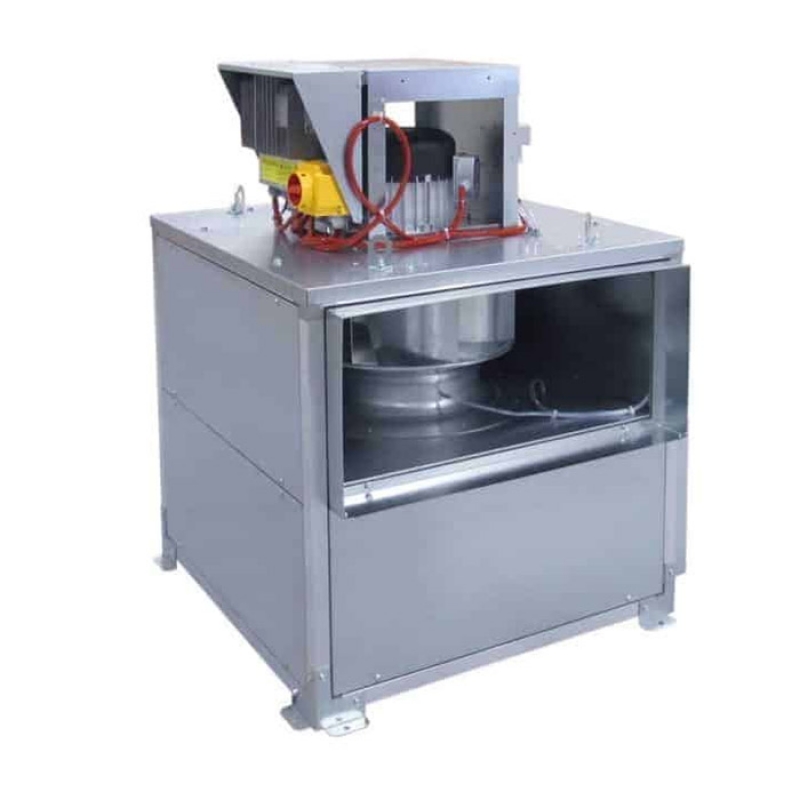

ILHB / ILHT Kanalski in-line centrifugalni ventilatori
Kanalski in-line centrifugalni ventilatori
Informacije o proizvodu
Aplikacija
Izvlačenje dima i vrućeg gasa u slučaju požara.
Izvlačenje ustajalog vazduha iz komercijalnih i industrijskih prostorija.
Izvlačenje zagađivača u profesionalnim kuhinjama. Instalacija u svim položajima i priključak na svim stranama. Temperatura vazduha do 120oC neprekidno sa motorom pri temperaturi okolnog vazduha od maksimum 40oC.
Raspon 8 veličina: 355, 400, 450, 500, 560, 630, 710 i 800.
Opseg vazduha u rasponu od 500 do 23.000 m3/h.
ILHT CC: Ventilator sa višesmernim usisnim plenumom, osovina motora horizontalna ili vertikalna.
ILHT MV: Samo ventilaciona jedinica, osovina motora horizontalna ili vertikalna.
Konstrukcija
- Ploče od pocinkovanog čeličnog lima.
- Modularna struktura u aluminijumskim profilima.
- 4 nosača za montažu.
- Pravougaone spojnice.
- Centrifugalno rotirajuće radno kolo sa lopaticama zakrivljenim nazad, izrađeno od pocinkovanog čeličnog lima.
- Potpuni pristup čišćenju i održavanju bez demontaže ventilatora iz ventilacionog sistema.
- Motori su IP55, izolacija klase F i trofazni 230/400V 50Hz, brzina koja se kontroliše frekventnim regulatorom.
Na zahtev:
Za kuhinjske primene:
- Ojačano zaptivanje sa zaptivanjem otpornim na masti.
- Odvod kondenzata nemontiran.
Motori sa dve brzine (nije u skladu sa ErP).
Preuzimanje
Naziv fajla | Format | Veličina | Preuzmi |
---|---|---|---|
Uputstvo_kanalski_in-line_centrifugalni_ventilatori_ILHB_ILHT_SP.pdf | pdf |
1.67 Mb | Download |
Katalog_kanalski_in-line_centrifugalni_ventilatori_ILHB_ILHT_SP.pdf | pdf |
2.87 Mb | Download |
AutoCAD_kanalski_in-line_centrifugalni_ventilatori_ILHB_ILHT_SP.zip | zip |
473.99 Kb | Download |
