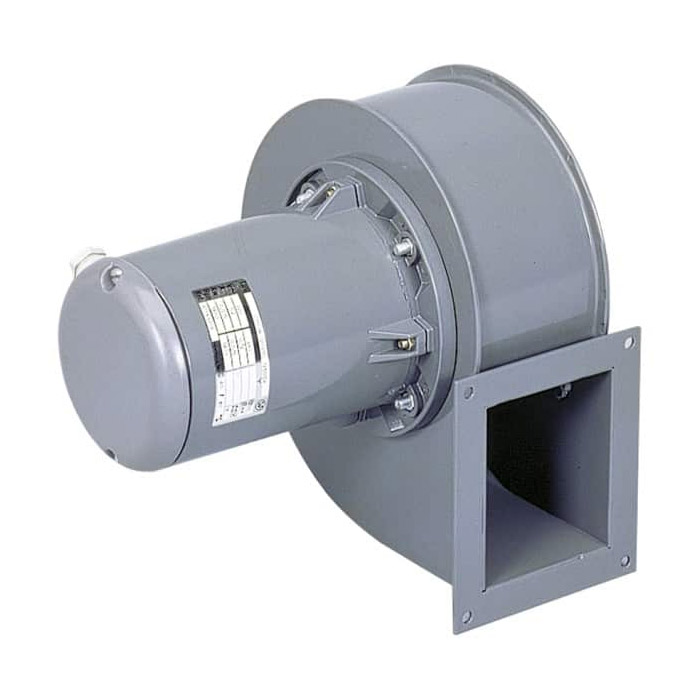

CMB / CMT Centrifugalni ventilatori sa jednim usisom

Opis:

Centrifugalni ventilatori sa jednim usisom

Asortiman centrifugalnih ventilatora sa jednim usisom pogodnih za kontinuirano izvlačenje vazduha temperature do 80°C ili 110°C (Serija 1) ili 150°C (Serije 2 i 3). Sva kućišta se proizvode od elektro zavarenog čeličnog lima zaštićenog od korozije sivim epoksidno-poliesterskim premazom.

Svi modeli imaju centrifugalne rotore sa unapred zakrivljenim lopaticama izrađenim od pocinkovanog čeličnog lima. Dostupni, u zavisnosti od modela, sa monofaznim ili trofaznim motorima sa 2, 4 ili 6 polova.



Motori

Svi motori su IP55, klase F (1) sa kugličnim ležajevima podmazanim doživotno.

Napajanje električnom energijom:

-Monofazno 230V-50Hz.

- Trofazno 230/400V-50Hz do 3kW.

- Trofazno 400V-50Hz, za ​​motore veće snage.

Serija 1 opremljena je sa motorom B14 sa prirubnicom.

Serije 2 i 3 opremljene su podnim motorom B3.

(1) Serija 1: Neki motori su IP44, klasa B



Dodatne Informacije

Potis se može orijentisati u 8 različitih položaja prema tabeli. Standardno isporučeni položaj: LG 270.



ATEX verzije

Na zahtev, protiveksplozivne verzije u skladu sa ATEX direktivom, za modele sa 3 faze

Za radne temperature okoline od -20ºC do + 40ºC.

- ATEX vatrootporan - gas:

U standardnoj verziji ATEX vatrootporni motori su bez termičke zaštite. Ako se koriste sa pretvaračem frekvencije, u  narudžbini se moraju navesti vatrootporni motori sa toplotnom zaštitom tipa PTC.

II 2G Exd IIB T4

II 2G Exd IIB + H2 T4 (sa Ex d IIC T4 motorom)

- ATEX Povećana sigurnost - Gas:

II 2G Ex e II T3

- ATEX - Prašina: U standardnoj verziji ATEX-a, ATEX motori za prašinu su bez termičke zaštite. Ako se koriste sa pretvaračem frekvencije, ATEX motori za prašinu sa toplotnom zaštitom tipa PTC moraju biti navedeni u narudžbini.

Suspendovane zapaljive čestice i elektro neprovodna prašina:

II 3D Ex tc IIIB T125ºC

Elektro provodna prašina:

II 3D Ex tc IIIC T125ºC (sa motorom IP65)

Da biste izabrali CMT ATEX, pogledajte krive performansi ili Easyvent.

Napomena električni podaci mogu se razlikovati za ATEX motore. Za monofazne modele obratite se kompaniji S&P.
