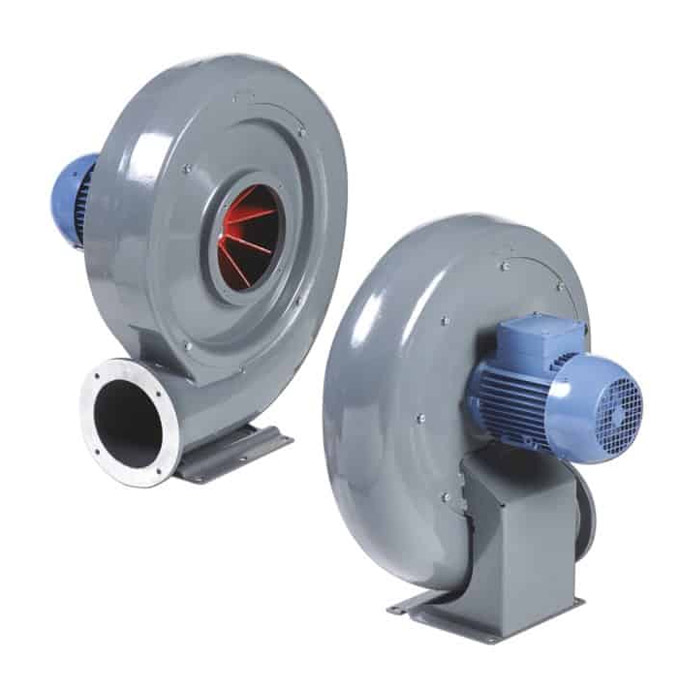

CBT-N Centrifugalni ventilatori sa jednim usisom

Opis:

Centrifugalni ventilatori sa jednim usisom

Asortiman direktno kuplovanih centrifugalnih ventilatora sa jednim usisom dizajniranih za kontinuirano izvlačenje struje vazduha temperature do 120°C (1). Kućišta su proizvedena od jednodelnog livenog aluminijuma i sa završnom sivom bojom, epoksi-poliesterskim premazom. Svi modeli imaju radijalne centrifugalne rotore proizvedene od livenog aluminijuma sa završnom epoksidno-poliesterskom bojom crvene boje.

Dostupno sa motorima sa 2 pola.

(1)    Modeli CBT-125,160 i 170: do 80°C.

CSB modeli: do 70°C.



Motori

Svi motori su IP55 klase F (1), sa kugličnim ležajevima podmazanim doživotno.

Napajanje električnom energijom:

-Monofazni 230V-50Hz.

- Trofazni 230/400V-50Hz i 400V-50Hz.

(1) Modeli CSB i CBT-40: IP44, klasa B i opremljeni sa termičkom zaštitom.



Dodatne informacije

Potis se može orijentisati (1) u 7 različitih položaja prema tabeli.

Standardno isporučen položaj: LG270.

(2)    CSB i CST modeli: mogu se isporučiti samo u položaju LG270. Model CBT-160 uključuje PTC sondu.



Na zahtev

Dvobrzinski motori.



ATEX verzije

Na zahtev, protiveksplozivne verzije u skladu sa ATEX direktivom za trofazne modele. Za rad u okolini temperature od -20ºC do + 40ºC.

- ATEX Vatrootporni -Gas:

U standardnoj verziji ATEX vatrootporni motori su bez termičke zaštite. Ako se koriste sa pretvaračem frekvencije, u narudžbini se moraju navesti vatrootporni motori sa toplotnom zaštitom tipa PTC.

Osim modela CBT-40 i CST-60

II 2G Ex d IIB T4

II 2G Ex d IIB + H2 T4 (sa Ex d IIC T4 motorom)

- ATEX povećana bezbednost-gas:

Samo modeli CBT-100 i CBT-130

II 2G Ex e II T3

-ATEX Prašina

U standardnoj verziji ATEX-a, ATEX motori za prašinu su bez termičke zaštite. Ako se koriste sa pretvaračem frekvencije, ATEX motori za prašinu sa toplotnom zaštitom tipa PTC moraju biti navedeni u narudžbini.

Suspendovane zapaljive čestice i elektro neprovodna prašina:

II 3D Ex tc IIIB T125ºC

Elektro provodna prašina: II 3D Ex tc IIIC T125ºC (sa motorom IP65)

Za odabir CBT-N pogledajte krivulje performansi ili Easyvent.

Podaci o potrošnji ATEX proizvoda mogu se razlikovati od podataka prikazanih u tehničkim karakterističnim kartama.
