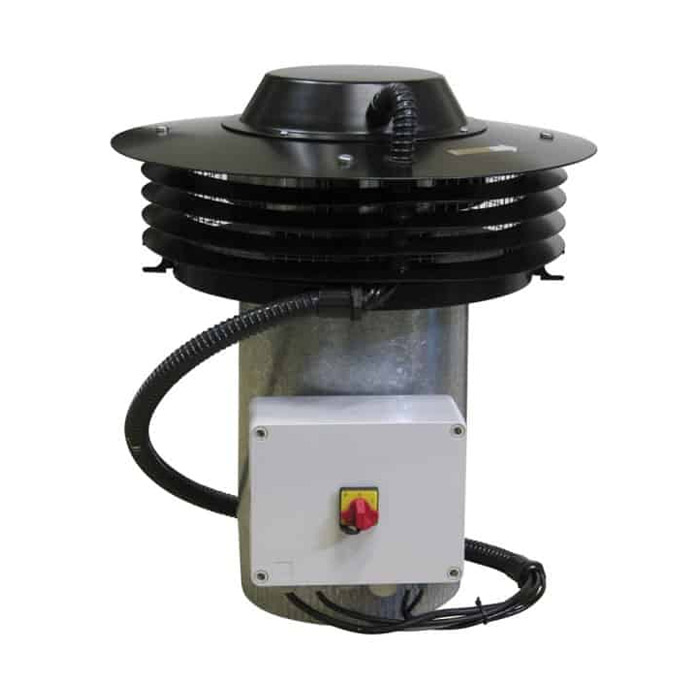

CTB ECOWATT PLUS Centrifugalni krovni ventilator sa EC motorom, horizontalnim izbacivanjem i integrisanom kontrolom

Opis:

Centrifugalni krovni ventilator sa EC motorom, horizontalnim izbacivanjem i integrisanom kontrolom

Asortiman centrifugalnih krovnih ventilatora sa horizontalnim izbacivanjem vazduha koji se montiraju direktno iznad kružnog kanala za ventilaciju kuća i malih zatvorenih prostora.

Centrifugalni rotor sa unazad zakrivljenim lopaticama od pocinkovanog čeličnog lima. Kućište od pocinkovanog čeličnog lima zaštićeno crnom epoksidnom poliesterskom bojom. Svi modeli su opremljeni zaštitom od ptica.

Priključna prirubnica sa integrisanom gumenom zaptivkom, EC motor sa spoljnim rotorom, termičkom zaštitom i ON-OFF prekidačem IP55.



Integrisana kontrola

- Uređaj za programiranje, za podešavanje postavki, kao dodatni pribor.

- Mogućnost povezivanja do 32 ventilatora međusobno kako bi se dizajnirala mreža ventilatora koja se može podesiti i upravljati samo jednim daljinskim upravljačem.

- 2 analogna ulaza, 0-10V ili 4-20mA.

- 1 digitalni ulaz (noćni položaj).

- Mini-maxi režim rada.

- Glavno napajanje: 1-230V ± 15% 50 / 60Hz.

- Ovom se serijom može upravljati i prikazivati putem Modbus-RTU mreže.



Režim rada konstantan pritisak

- Minimalna brzina ventilatora između 0-50%.

- Maksimalna brzina ventilatora između 50-100%.

- Noćni položaj podesiv između 25-100% pritiska pri velikim brzinama.



Režim rada konstantan protok

- Ovaj režim nije moguć sa CTB-400/160 ECOWATT PLUS.

- Minimalna brzina ventilatora između 0-50%.

- Maksimalna brzina ventilatora između 50-100%.

- Noćni položaj podesiv između 50-100% protoka pri velikim brzinama.



Proporcionalni režim rada

- 2 analogna ulaza 0-10V ili 4-20mA.

- Upravljanje radi u funkciji parametra maksimalne potražnje.

- Minimalna brzina ventilatora između 0-50%.

- Maksimalna brzina ventilatora između 50-100%.

- Izlaz releja alarma.



Min-max režim rada

- Funkcija kontaktnog položaja spojenog na digitalni ulaz, ventilator radi velikom ili malom brzinom.

- Minimalna brzina ventilatora između 0-50%.

- Maksimalna brzina ventilatora između 50-100%.

Preuzimanje

Naziv fajlaFormatVeličinaPreuzmi
Uputstvo_krovni_ventilator_sa_EC_motorom,_horizontalnim_izbacivanjem_i_integrisanom_kontrolom_CTB_CTBH_ECOWATT_PLUS_SP.pdf pdf
2.22 Mb Download
Katalog_krovni_ventilator_sa_EC_motorom,_horizontalnim_izbacivanjem_i_integrisanom_kontrolom_CTB_CTBH_ECOWATT_PLUS_SP.pdf pdf
1.45 Mb Download
REVIT_krovni_ventilator_sa_EC_motorom,_horizontalnim_izbacivanjem_i_integrisanom_kontrolom_CTB_CTBH_ECOWATT_PLUS_SP.rar rar
952.53 Kb Download
AutoCAD_krovni_ventilator_sa_EC_motorom,_horizontalnim_izbacivanjem_i_integrisanom_kontrolom_CTB_CTBH_ECOWATT_PLUS_SP.zip zip
602.70 Kb Download
