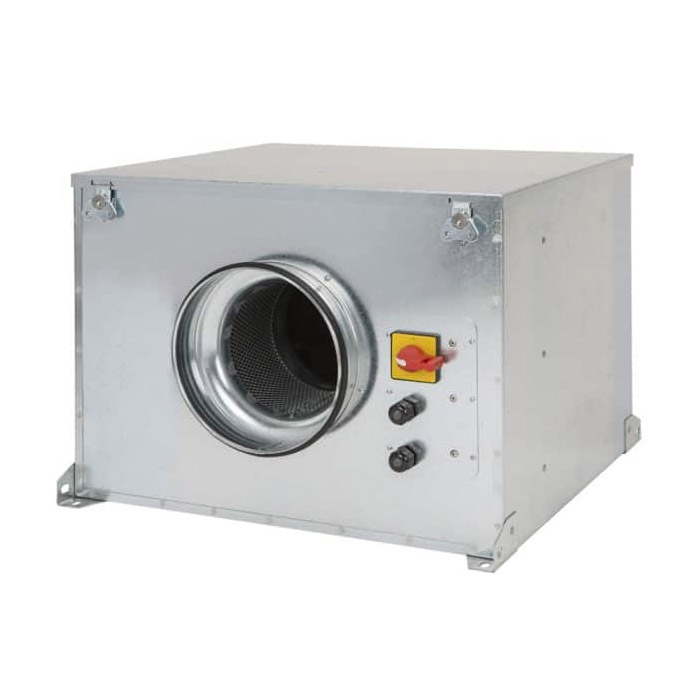

CAB-ECOWATT-PLUS Niskoprofilni centrifugalni ventilatori u akustičnom kućištu
Niskoprofilni centrifugalni ventilatori u akustičnom kućištu
Akustični ventilatori izrađeni su od čeličnog lima teškog profila i sa unutrašnje strane obloženi vatrootpornom zvučnom izolacijom (M0) debljine 50 mm, sa zvučno upijajućom izolacijom na usisu.
Svi modeli imaju kružne prirubnice na usisu i potisu sa integrisanom gumenom zaptivkom. Centrifugalni ventilator sa direktnim pogonom i unazad zakrivljenim lopaticama.
Motori
EC motor bez četkica sa visokom efikasnošću i niskom potrošnjom, napajanje 230V +/-10% -50/60Hz, IP44, kuglični ležajevi, termička zaštita i ON/OFF prekidač.
Dodatne informacije
Radna temperatura između -20oC i + 40oC. Ovaj ventilator pogodan je za ugradnju u bilo kojoj orijentaciji i dizajniran je za unutrašnju ugradnju.
Integrisana kontrola
Isporučuje se sa integrisanom plug & play kontrolom, unapred podešenom za rad pod konstantnim pritiskom (COP) sa sledećim podešenim pritiskom u zavisnosti od modela:
- CAB-125: 100 Pa
- CAB-150 a 315: 150 Pa
- CAB-355 i 400: 200 Pa
Kupovinom programske konzole PROSYS ECOWATT, omogućen je pristup podešavanjima režima stalnog pritiska (COP), uz ostala 3 režima:
- Konstantni protok vazduha (CAV)
- Proporcionalno (VAV)
- Minimum-Maksimum
- Tajmer (u kombinaciji sa TIMER RTC dodatkom).
Režim stalnog pritiska (COP)
- Minimalna brzina ventilatora između 0-50%
- Maksimalna brzina ventilatora između 50-100%
-Noćni položaj podesiv između 25-100% pritiska pri maksimalnoj brzini.
Konstantni režim protoka vazduha (CAV)
(osim 125 modela)
- Minimalna brzina ventilatora između 0-50%
- Maksimalna brzina ventilatora između 50-100%
- Noćni položaj podesiv između 25-100% protoka vazduha maksimalnom brzinom.
Proporcionalni način rada (VAV)
- Do 2 analogna ulaza, 0-10V ili 4-20mA.
- Maksimalan izbor potražnje kada su priključena 2 analogna ulaza
- Minimalna brzina ventilatora između 0-50%
- Maksimalna brzina ventilatora između 50-100%
- Izlaz releja alarma
Minimalni-maksimalni režim
- Digitalni ulaz za odabir brzine
- Minimalna brzina ventilatora između 0-50%
- Maksimalna brzina ventilatora između 50-100%
Tajmer (RTC)
Kupovinom dodatne opreme TIMER RTC zajedno sa konzolom za programiranje PROSYS ECOWATT uređaj se može podesiti da radi u vremenskim opsezima.
- Do tri dnevna perioda sa željenim uputstvom.
- Period odmora.
Modbus RTU
Ovu seriju je moguće kontrolisati i prikazati putem Modbus-RTU mreže.
Preuzimanje
Naziv fajla | Format | Veličina | Preuzmi |
---|---|---|---|
Uputstvo_niskoprofilni_centrifugalni_ventilatori_u_akustičnom_kućištu_CAB-ECOWATT_PLU.pdf | pdf |
2.84 Mb | Download |
Katalog_niskoprofilni_centrifugalni_ventilatori_u_akustičnom_kućištu_CAB-ECOWATT_PLU.pdf | pdf |
2.22 Mb | Download |
REVIT_niskoprofilni_centrifugalni_ventilatori_u_akustičnom_kućištu_CAB-ECOWATT_PLU.rar | rar |
830.62 Kb | Download |
