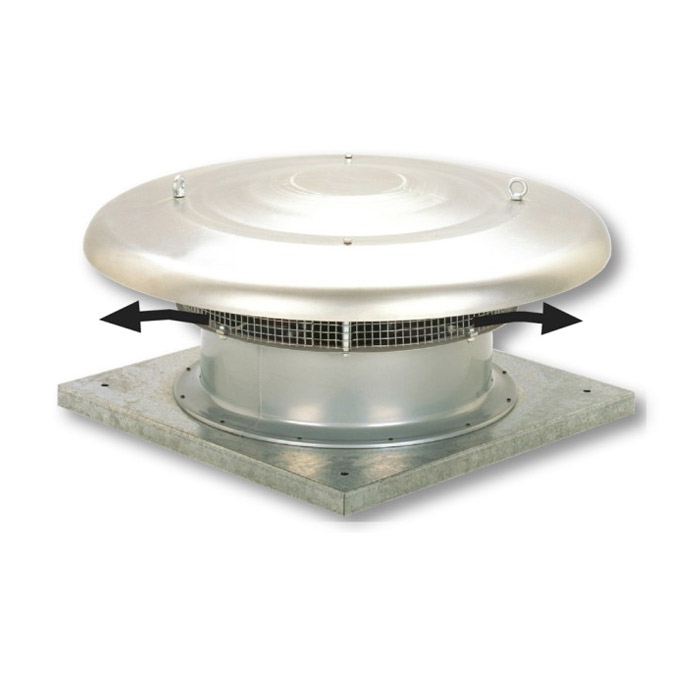

HCTB / HCTT Aksijalni krovni ventilatori za ubacivanje ili izvlačenje vazduha
Aksijalni krovni ventilatori za ubacivanje ili izvlačenje vazduha
Asortiman aksijalnih krovnih ventilatora sa horizontalnim ispuštanjem vazduha dostupan u 2 verzije:
- modeli „B“ za izbacivanje vazduha.
- „A“ modeli za ubacivanje vazduha.
Baza izrađena od pocinkovanog čeličnog lima.
Poklopac proizveden od aluminijuma. Impeleri za modele 315 do 400 se izrađuju od komadne plastične injekcione plastike, ojačane hemijskim usidrenim fiberglasom za dodatnu čvrstoću. Modeli 450 do 1000 sadrže odvojene plastične lopatice zaključane u aluminijumskoj glavčini od livenog aluminijuma.
Dostupni, u zavisnosti od modela, sa monofaznim ili trofaznim motorima sa 4, 6, 8 ili 4/8 polova.
Motori
Svi motori su IP65 (1) klase F (2) sa termičkom zaštitom (3) i kugličnim ležajevima podmazanim doživotno.
Napajanje električnom energijom:
-Monofazno 230V-50Hz (kondenzator smešten unutar priključne kutije ožičenja).
Trofazno 400V-50Hz.
(Pogledajte tabelu karakteristika).
Brzina svih monofaznih modela se reguliše promenom napona osim HCTB/4- 560, HCTB/4-630.
Brzina svih trofaznih modela se može regulisati preko autotransformatora, osim modela HCTT/4- 560, HCTT/4-630, Ø 710 do 1000.
Trofazni modeli, motor sa 1 brzinom, brzina se kontroliše frekventnim regulatorom.
(1) 800 do 1000 modela su IP55.
(2) Ograničenja temperature vazduha od -40oC do +70oC (osim modela 800 do 1000 pogodnih za upotrebu u okruženjima od -20oC do 40oC).
(3) 800 do 1000 modela nisu opremljeni toplotnom zaštitom.
Aplikacije
Ventilacija industrijskih prostora, poljoprivredni objekti, bazeni i data centri.
ATEX
ATEX verzije dostupne za 3- fazne modele. Za radne temperature okoline od -20ºC do + 40ºC.
Motori IP55, klasa F.
- ATEX vatrootporan - gas:
U standardnoj verziji ATEX vatrootporni motori su bez termičke zaštite.
Ako se koriste sa pretvaračem frekvencije, u narudžbini se moraju navesti vatrootporni motori sa toplotnom zaštitom tipa PTC.
Dostupno samo za 800 do 1000 modele
II 2G Ek d IIB T4 II 2G Ek d IIB + H2 T4 (sa motorom Ek d IIC T4)
- ATEX Povećana sigurnost - Gas:
II 2G Ek e II T3
- ATEX - Prašina:
U standardnoj verziji ATEX-a, ATEX motori za prašinu su bez termičke zaštite.
Ako se koriste sa pretvaračem frekvencije, ATEX motori za prašinu sa toplotnom zaštitom tipa PTC moraju biti navedeni u porudžbini.
Dostupno samo za 800 do 1000 modele
Suspendovane zapaljive čestice i neprovodna prašina:
II 3D Ek tc IIIB T125ºC
Provodna prašina: II 3D Ek tc IIIC T125ºC (sa motorom IP65)
Da biste odabrali HXTT ATEX, pogledajte podatke o performansama ili EASYVENT.
Napomena električni podaci mogu se razlikovati za ATEX motore.
Preuzimanje
Naziv fajla | Format | Veličina | Preuzmi |
---|---|---|---|
Katalog_aksijalni_krovni_ventilatori_za_ubacivanje_ili_izvlačenje_vazduha_HCTB_HCTT_SP.pdf | pdf |
2.68 Mb | Download |
Uputstvo_aksijalni_krovni_ventilatori_za_ubacivanje_ili_izvlačenje_vazduha_HCTB_HCTT_SP.pdf | pdf |
1.92 Mb | Download |
AutoCAD_aksijalni_krovni_ventilatori_za_ubacivanje_ili_izvlačenje_vazduha_HCTB_HCTT_SP.zip | zip |
46.18 Kb | Download |
REVIT_aksijalni_krovni_ventilatori_za_ubacivanje_ili_izvlačenje_vazduha_HCTB_HCTT_SP.rar | rar |
951.30 Kb | Download |
