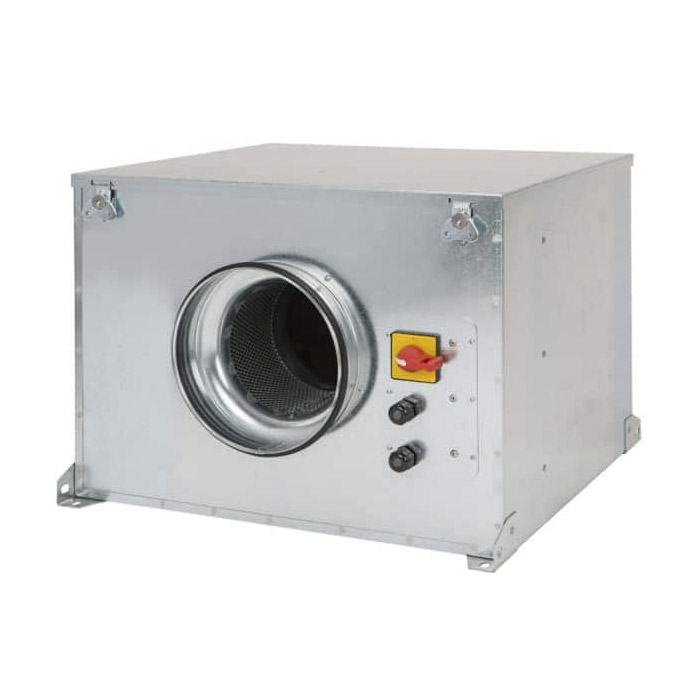

CAB-ECOWATT-PLUS Niskoprofilni centrifugalni ventilatori u akustičnom kućištu

Opis:

Niskoprofilni centrifugalni ventilatori u akustičnom kućištu

Akustični ventilatori izrađeni su od čeličnog lima teškog profila i sa unutrašnje strane obloženi vatrootpornom zvučnom izolacijom (M0) debljine 50 mm, sa zvučno upijajućom izolacijom na usisu.

Svi modeli imaju kružne prirubnice na usisu i potisu sa integrisanom gumenom zaptivkom. Centrifugalni ventilator sa direktnim pogonom i unazad zakrivljenim lopaticama.



Motori

EC motor bez četkica sa visokom efikasnošću i niskom potrošnjom, napajanje 230V +/-10% -50/60Hz, IP44, kuglični ležajevi, termička zaštita i ON/OFF prekidač.



Dodatne informacije

Radna temperatura između -20oC i + 40oC. Ovaj ventilator pogodan je za ugradnju u bilo kojoj orijentaciji i dizajniran je za unutrašnju ugradnju.



Integrisana kontrola

Isporučuje se sa integrisanom plug & play kontrolom, unapred podešenom za rad pod konstantnim pritiskom (COP) sa sledećim podešenim pritiskom u zavisnosti od modela:

- CAB-125: 100 Pa

- CAB-150 a 315: 150 Pa

- CAB-355 i 400: 200 Pa



Kupovinom programske konzole PROSYS ECOWATT, omogućen je pristup podešavanjima režima stalnog pritiska (COP), uz ostala 3 režima:

- Konstantni protok vazduha (CAV)

- Proporcionalno (VAV)

- Minimum-Maksimum

- Tajmer (u kombinaciji sa TIMER RTC dodatkom).



Režim stalnog pritiska (COP)

- Minimalna brzina ventilatora između 0-50%

- Maksimalna brzina ventilatora između 50-100%

-Noćni položaj podesiv između 25-100% pritiska pri maksimalnoj brzini.



Konstantni režim protoka vazduha (CAV)

(osim 125 modela)

- Minimalna brzina ventilatora između 0-50%

- Maksimalna brzina ventilatora između 50-100%

- Noćni položaj podesiv između 25-100% protoka vazduha maksimalnom brzinom.



Proporcionalni način rada (VAV)

- Do 2 analogna ulaza, 0-10V ili 4-20mA.

- Maksimalan izbor potražnje kada su priključena 2 analogna ulaza

- Minimalna brzina ventilatora između 0-50%

- Maksimalna brzina ventilatora između 50-100%

- Izlaz releja alarma



Minimalni-maksimalni režim

- Digitalni ulaz za odabir brzine

- Minimalna brzina ventilatora između 0-50%

- Maksimalna brzina ventilatora između 50-100%



Tajmer (RTC)

Kupovinom dodatne opreme TIMER RTC zajedno sa konzolom za programiranje PROSYS ECOWATT uređaj se može podesiti da radi u vremenskim opsezima.

- Do tri dnevna perioda sa željenim uputstvom.

- Period odmora.



Modbus RTU

Ovu seriju je moguće kontrolisati i prikazati putem Modbus-RTU mreže.
