TGT ATEX Cilindrični aksijalni ventilatori za ekslozivne sredine

Opis:

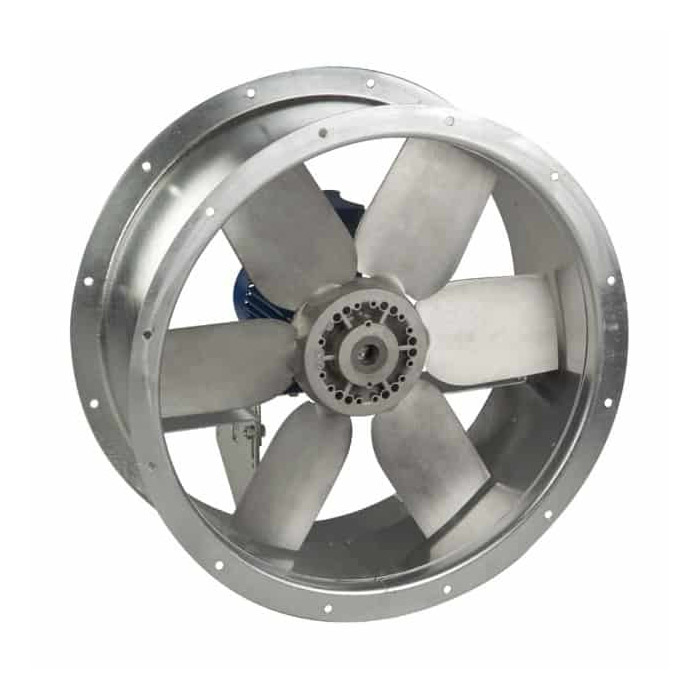

Cilindrični aksijalni ventilatori za ekslozivne sredine

Paleta cilidričnih aksijalnih ATEX ventilatora. Kućište izrađeno od valjanog čeličnog lima sa korozijom  I otpornim vrućim pocinkovanim završetkom.

Svi modeli sadrže odvojene aluminijumske lopatice visokog kvaliteta koje su zaključane unutar glavčine.

Pogodno za horizontalnu ili vertikalnu ugradnju.

Svi modeli su dostupni u verzijama sa kratkim i dugim (LP) kućištima.

Verzije dugog kućišta uključuju velika inspekcijska vrata.



Motori

Dostupno, u zavisnosti od modela:

 - sa trofaznim motorima na 2, 4 ili 6 polova.

Svi motori su IP55, klasa F izolacija

Električni priključak:

Trofazni 230 / 400V-50Hz do 3kW.

Trofazni 400V-50Hz, za ​​motore veće snage i dvobrzinske motore.

(Pogledajte tabelu karakteristika).



Dodatne informacije

Standardni pravac vazduha: konfiguracija forme B (rotor preko motora).



Na zahtev

Pravac vazduha: Oblik A konfiguracija (motor preko rotora).



TGT ATEX

ATEX verzije dostupne za 3-fazne modele.

Za radne temperature okoline od -20ºC do + 40ºC.

- ATEKS vatrootporan - gas

II 2G Ek d IIB T4

II 2G Ek d IIB + H2 T4 (sa motorom Ek d IIC T4)

- ATEKS Povećana sigurnost - Gas

II 2G Ek e II T3

- ATEX - Prašina

Zapaljiva i elektro neprovodna prašina:

II 3D Ek tc IIIB T125ºC

Elektro provodna prašina:

II 3D Ek tc IIIC T125ºC (sa motorom IP65)

* TGT ATEX vatrootporni modeli prečnika 400 i 450 mm dostupni su samo u LP verziji s dugim kućištem. ** TGT ATEX vatrootporni modeli prečnika 500 do 1250 mm, dostupni u kratkim kućištima i dugom kućištu verzije LP (nisu dostupni verzije K ili L). Da biste izabrali TGT ATEX, pogledajte krive performansi za THGT ili Easyvent.

Napomena električni podaci mogu se razlikovati za ATEX motore.
