GR Kvadratni vrtložni difuzor
Kvadratni vrtložni difuzor

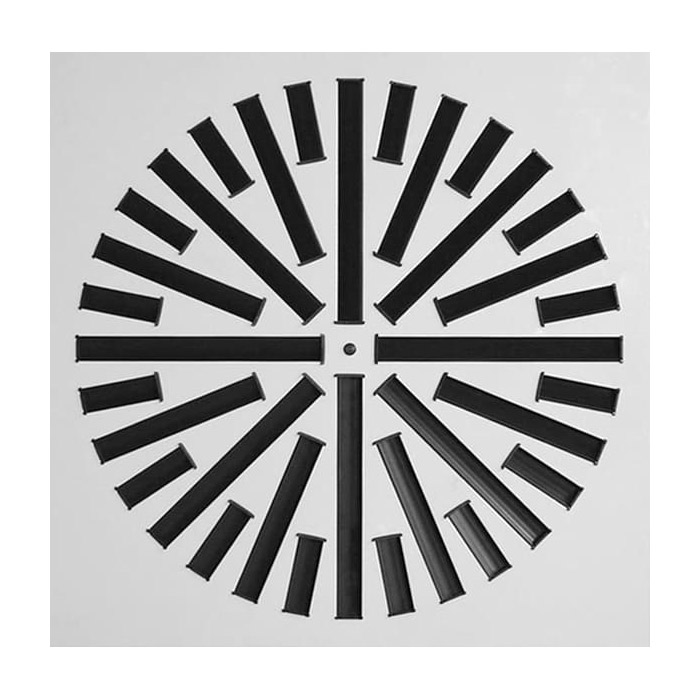

Plafonski vrtložni difuzor, za ubacivanje vazduha, sa prednjom pločom izrađenom od čeličnog lima elektrostatički ofarbanom u RAL boju ili od eloksiranog aluminijuma u prirodnoj boji. Sa otvorima za distribuciju vazduha postavljenim radijalno. U svakom otvoru se nalazi po jedna lamela, u crnoj boji RAL 9005 ili beloj RAL 9010. Lamele su podesive ručno za regulaciju profila vazdušnog mlaza. Za upotrebu u sistemima za grejanje i hlađenje. Za niske do velike visine instalacije i ubacivanje vazduha. U vrtložnom režimu vazduh se na isti način dovodi u svim smerovima (360o).
Takođe je dostupan u sledećim varijantama:

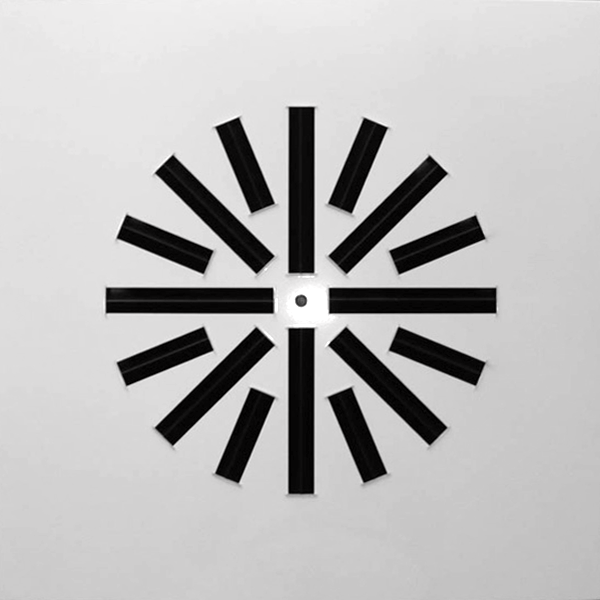

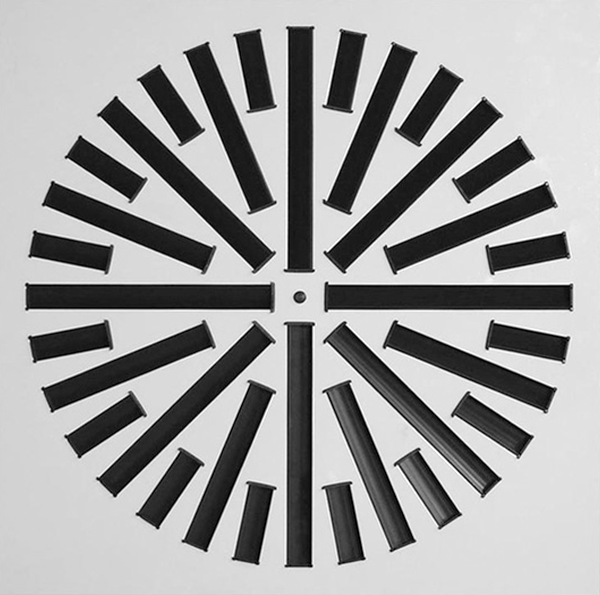

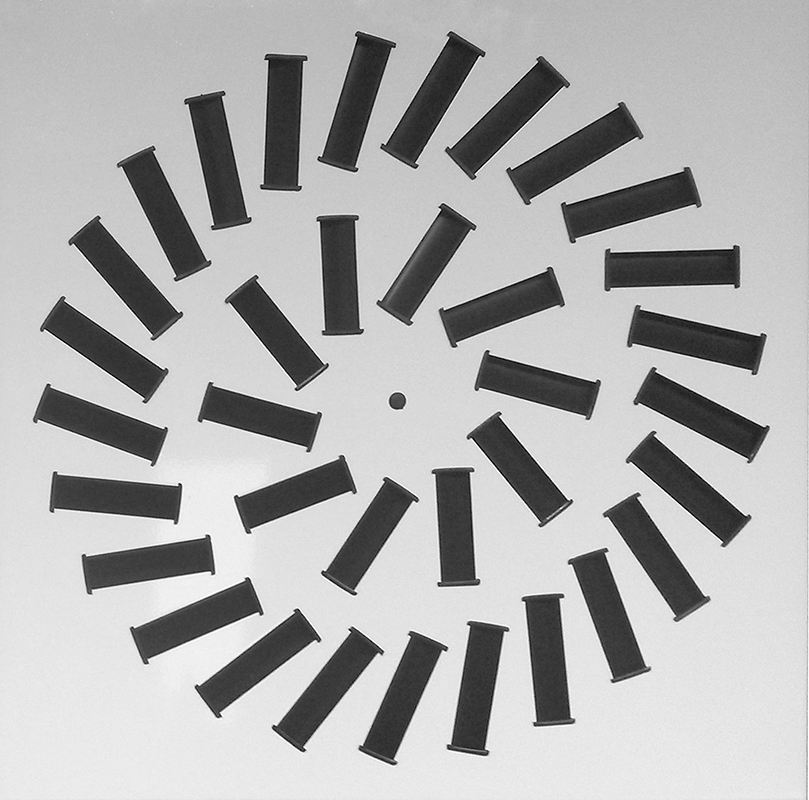

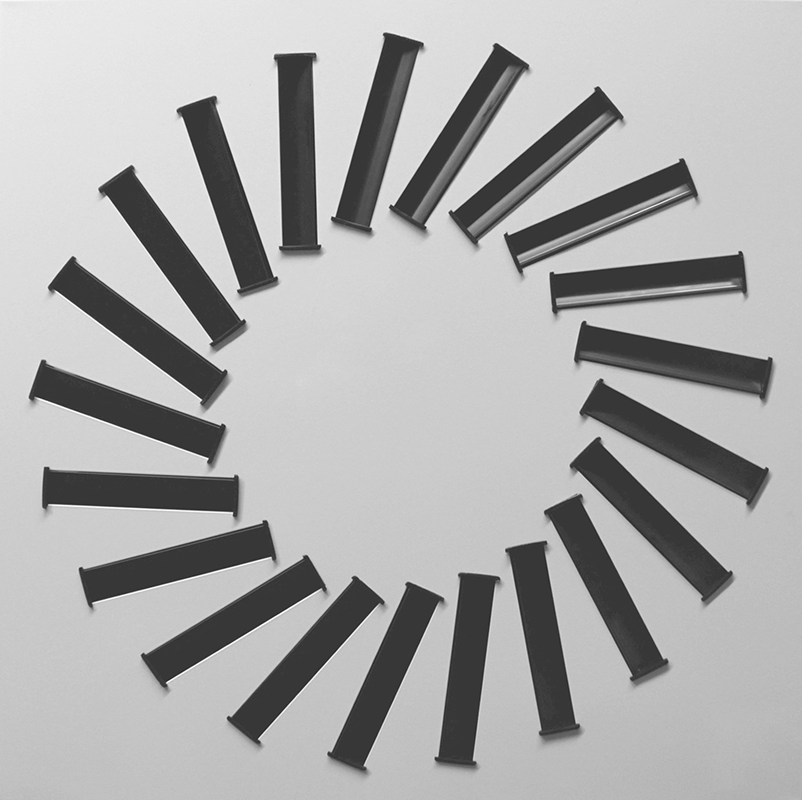

• GR-AR: Sa kvadratnom prednjom pločom i kružno raspoređenim otvorima za vazduh.
• GR-AR-D: Sa kvadratnom prednjom pločom, kružno raspoređenim otvorima za vazduh sa regulatorom protoka vazduha sa istovremeno suprotnosmernim rotirajućim lamelama.
• GR-AR-A: Sa kvadratnom prednjom pločom (spoljne dimenzije prednje ploče 595x595mm) i kružno raspoređenim otvorima za vazduh. Aktivna veličina 300, 400 ili 500.
• GR-AR-A-D: Sa kvadratnom prednjom pločom (spoljne dimenzije prednje ploče 595x595mm), kružno raspoređenim otvorima za vazduh sa regulatorom protoka vazduha sa istovremeno suprotnosmernim rotirajućim lamelama. Aktivna veličina 300, 400 ili 500.

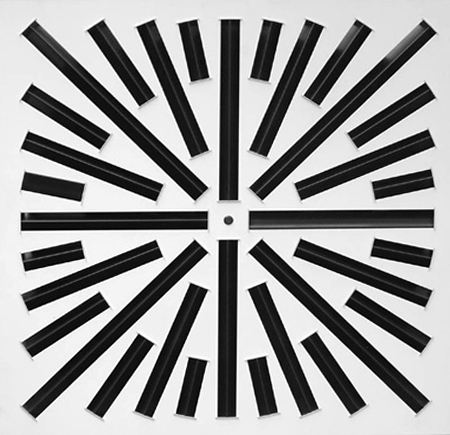

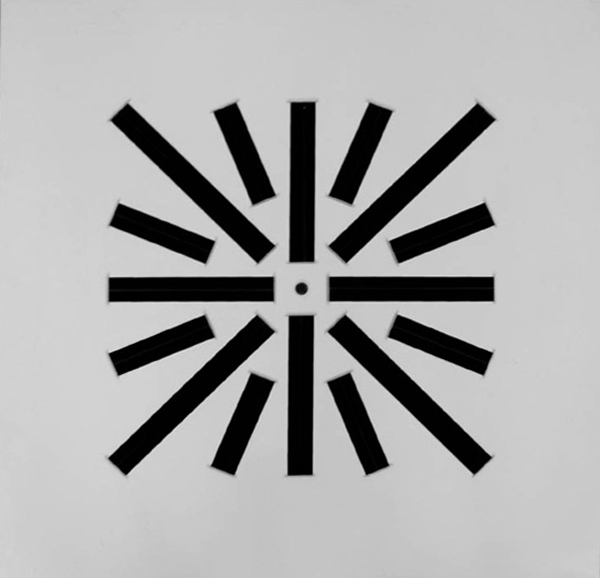

• GR-AA: Sa kvadratnom prednjom pločom i otvorima za vazduh sa kvadratnim obodom.
• GR-AA-D: Sa kvadratnom prednjom pločom, otvorima za vazduh sa kvadratnim obodom i aluminijumom, višestrukim krilom, regulacijom zapremine vazduha sa istovremeno suprotnim rotiranim oštricama.
• GR-AA-A: Sa kvadratnom prednjom pločom (spoljne dimenzije prednje ploče 595x595 mm) i vazdušnim otvorima kvadratnog obima. Aktivna veličina 300, 400 ili 500.
• GR-AA-A-D: Sa kvadratnom prednjom pločom (spoljne dimenzije prednje ploče 595x595mm), otvori za vazduh raspoređeni kvadratno sa regulatorom protoka vazduha sa istovremeno suprotnosmernim rotirajućim lamelama. Aktivna veličina 300, 400 ili 500.

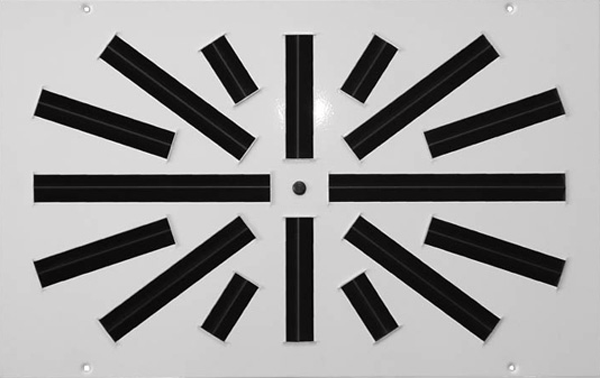

• GR-B: Sa pravougaonom prednjom pločom i otvorima za vazduh u pravougaonom rasporedu.
• GR-B-D: Sa pravougaonom prednjom pločom, otvorima za vazduh u pravougaonom rasporedu i sa regulatorom protoka vazduha sa istovremeno suprotnosmernim rotirajućim lamelama.
• GR-T: Sa kvadratnom prednjom pločom i kružno raspoređenim otvorima za vazduh. Izlazi za vazduh su postavljeni pod uglom.

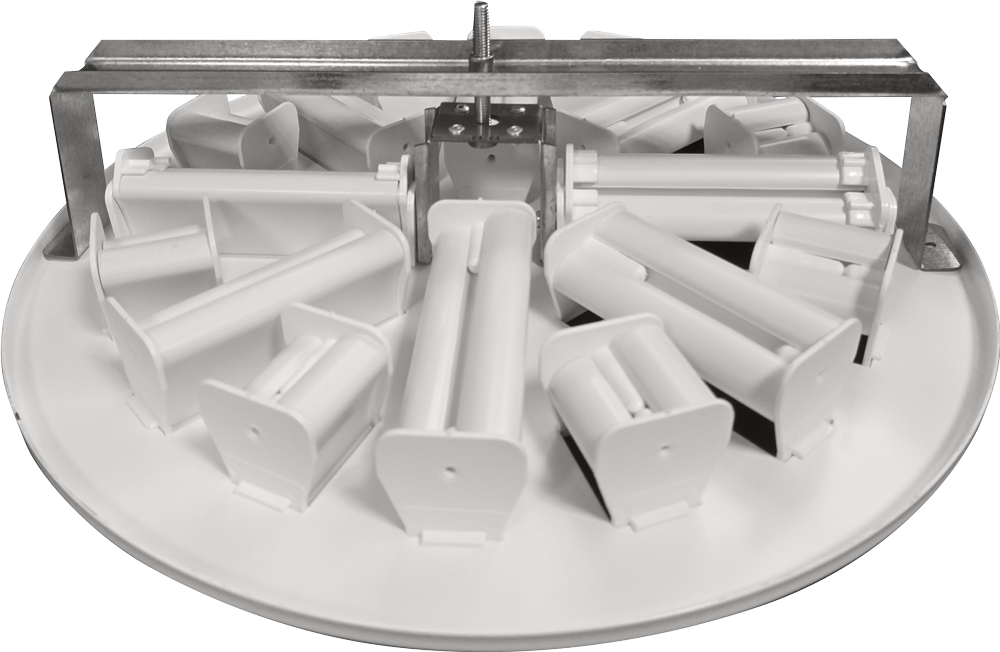

• GR-RR: Sa okruglom prednjom pločom i kružno raspoređenim otvorima za vazduh.

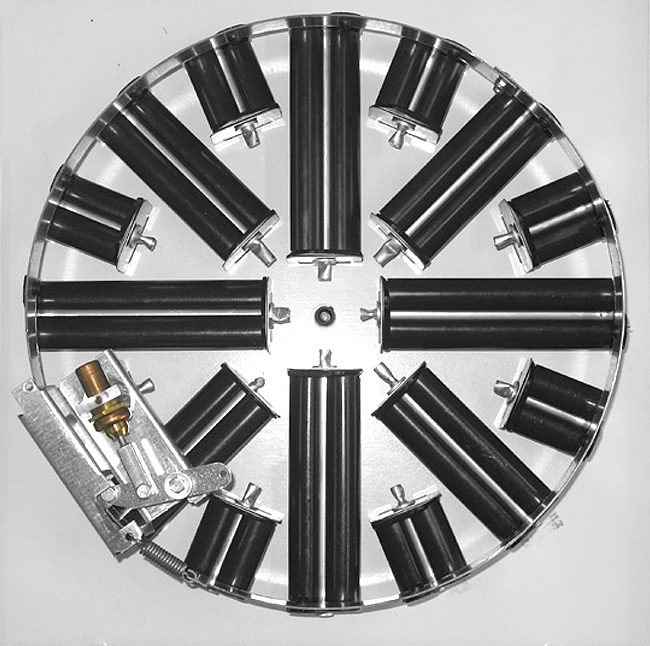

• GR-AR/AR-A/RR-AUTH: Sa mehanizmom za automatsko podešavanje ugla lamela prema temperaturi dovodnog vazduha. Samo u dimenzijama 300, 400 ili 500. U ovom slučaju prednja ploča je izrađena od čeličnog lima elektrostatički ofarbana u RAL boju.

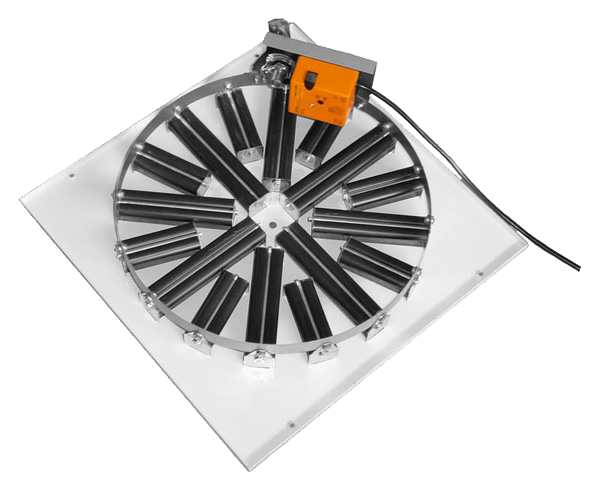

• GR-AR/AR-A/RR-ON-OFF 220V: Sa uključenim električnim pokretačem 220V za podešavanje ugla lamela. U ovom slučaju prednja ploča je izrađena od čeličnog lima elektrostatički ofarbana u RAL boji.
• GR-AR/AR-A/RR-ANALOG 220V: Sa analognim električnim aktuatorom 24V za podešavanje ugla lamela. U ovom slučaju prednja ploča je izrađena od čeličnog lima elektrostatički ofarbana u RAL boji.
Pri veličini 600 spoljna dimenzija difuzora je 595x595mm, a aktivna veličina 550. Na zahtev spoljna dimenzija može biti 625x625mm ili 640x640mm sa istom aktivnom veličinom.
