WSHP MAMMOTH Vodom hlađena toplotna pumpa

Opis:

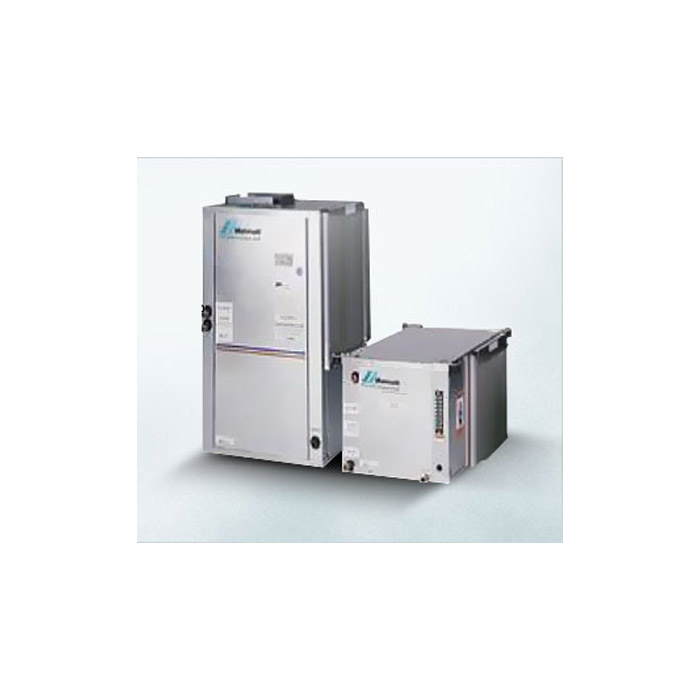

Vodom hlađena toplotna pumpa

Mammoth nudi kompletnu liniju visoko efikasnih horizontalnih jedinica WSHP od 3,0 do 21,0 kW. Pet veličina sličnog oblika omogućavaju jednostavan raspored i ugradnju. Svaka jedinica je testirana u režimima hlađenja i grejanja.



Ormar je izrađen od pocinkovanog čelika G-60. Unutrašnji metalni delovi su takođe izrađeni od pocinkovanog čelika. Izolacija jedinice je debljine 15 mm, gustina od 48 kg/m3, presvučena staklenim vlaknima/PE. Cela donja ploča je izolovana istim materijalom kako bi se sprečila kondenzacija i smanjio prenos buke. Tri pristupne ploče za sekcije kompresora, ventilatora i kontrolne kutije omogućavaju servisiranje svih glavnih komponenti bez demontaže jedinice. Kontrolna kutija ima svoj ulazni panel za ograničenje izloženosti ostalim delovima koji ne zahtevaju servis. Sve glavne električne komponente, uključujući transformator, releje, sklopnike i sklopke, nalaze se unutar kontrolne kutije, što olakšava električno servisiranje jedinice.



Filter za višekratnu upotrebu debljine 25 mm isporučuje se u fabrički montiranom nosaču filtera dizajniranom da za priključak povratnog kanala za vazduh. Jedinice uključuju fabrički montirane nosače za vešanje i imaju četiri podesiva nosača na gornjoj ploči sa fabrički montiranim prstenima. Sve jedinice imaju ženske navojne priključke za vodu za povezivanje sa fleksibilnim crevima. 19 mm priključak za kondenzat nalazi se izvan ormana, uz priključke za vodu.



Rashladni sistem za svaki krug sastoji se od kompresora visoke efikasnosti, bilo rotacionog ili spiralnog, koaksijalnog izmenjivača toplote voda-rashladno sredstvo, razmenjivača vazduha, termičkog ekspanzionog ventila ili kapilarne cevi, ventila za prebacivanje i sigurnosne kontrole.



Sigurnosne kontrole uključuju prekidače visokog i niskog (zaštita od gubitka freona) rashladnih pritiska za svaki krug. Relej za zaključavanje sprečava rad kompresora ako se bilo koja od sigurnosnih sklopki isključi.



Sve jedinice mogu da imaju dva različita položaja ventilatora za ubacivanje vazduha: pravo ili bočno, oba mogu biti fabrički isporučeni u bilo kojoj konfiguraciji ili jednostavno prebačeni iz jednog u drugi položaj na terenu. Sa maksimalnom brzinom od 1200 o/min, ventilator je tiši od motora koji se koriste u sličnim proizvodima. Svaki centrifugalni ventilator uravnotežen je sa minimalnim vibracijama.



Kontrola brzine ventilatora je standardna karakteristika mikroprocesorskog sistema upravljanja. Omogućava motorima da rade sa velikom/srednjom/malom brzinom kako bi udovoljili različitim zahtevima.



Opcije kontrolne kutije:

• Kontrola brzine ventilatora

• Sigurnosno zaključavanje

• Zaštita od visokog i niskog napona

• By-pass niskog pritiska

• Zaštita od prelivanja kondenzata

• Zaštita od curenja rashladnog sredstva, zaštita od smrzavanja, zaštita temperature vode, zaštita od smrzavanja u razmenjivaču, zaštita od visoke temperature ubacivanja, prekidač protoka vode (opcionalno), požarni alarm, LCD kod sa greškom, blokada vodene pumpe, uključivanje/isključivanje tajmera, ekonomičan rad režim itd.



Fabrički montirana oprema:

• 25 mm aluminijumski filter uključen u cenu

• digitalni termostat MGP50A (nalazi se u jedinici) uključen u cenu

• priključni set uključen u cenu



Dodatna opciona oprema:

• Prekidač za protok vode



Pogledajte katalog za detaljne informacije.

Preuzimanje

Naziv fajlaFormatVeličinaPreuzmi
Mammoth_WSHP_uputstvo_za_montazu_i_odrzavanje.pdf pdf
5.46 Mb Download
MAMMOTH_E_SERIES_WSHP_TOPLOTNA_PUMPA.pdf pdf
5.83 Mb Download
Uputstvo_termostat_Mammoth_WSHP_MGC50A.pdf pdf
647.12 Kb Download
